Les fréquences dans l’espace de coordination peuvent être analysées par rapport aux données de scan pour vérifier la compatibilité. Une fréquence compatible ne sera pas en conflit avec d’autres fréquences qui sont utilisées par le système.
Exécuter l’analyse des fréquences
Dans la barre latérale de Coordination de fréquence, cliquer sur Sélectionner les fréquences de l'inventaire.
Choisir quelles fréquences ajouter à votre coordination.
Utiliser les outils de la barre latérale pour préciser tous les facteurs RF de l'environnement, y compris les données de scan, les chaines de télévision, les exclusions et les inclusions.
Sélectionner Analyze pour déterminer si les fréquences sont compatibles. Les fréquences compatibles peuvent être affectées et déployées dans l’inventaire.
Vert - la fréquence n’a pas de conflit
Rouge - la fréquence a un ou plusieurs conflits
Blanc - la fréquence n’a pas été analysée
Choisir l’icône verrouillage pour verrouiller les valeurs des fréquences. Lorsqu’une fréquence est verrouillée, cela indique qu’elle doit être déployée même si elle est marquée comme incompatible. Une fréquence incompatible verrouillée peut être affectée et déployée.

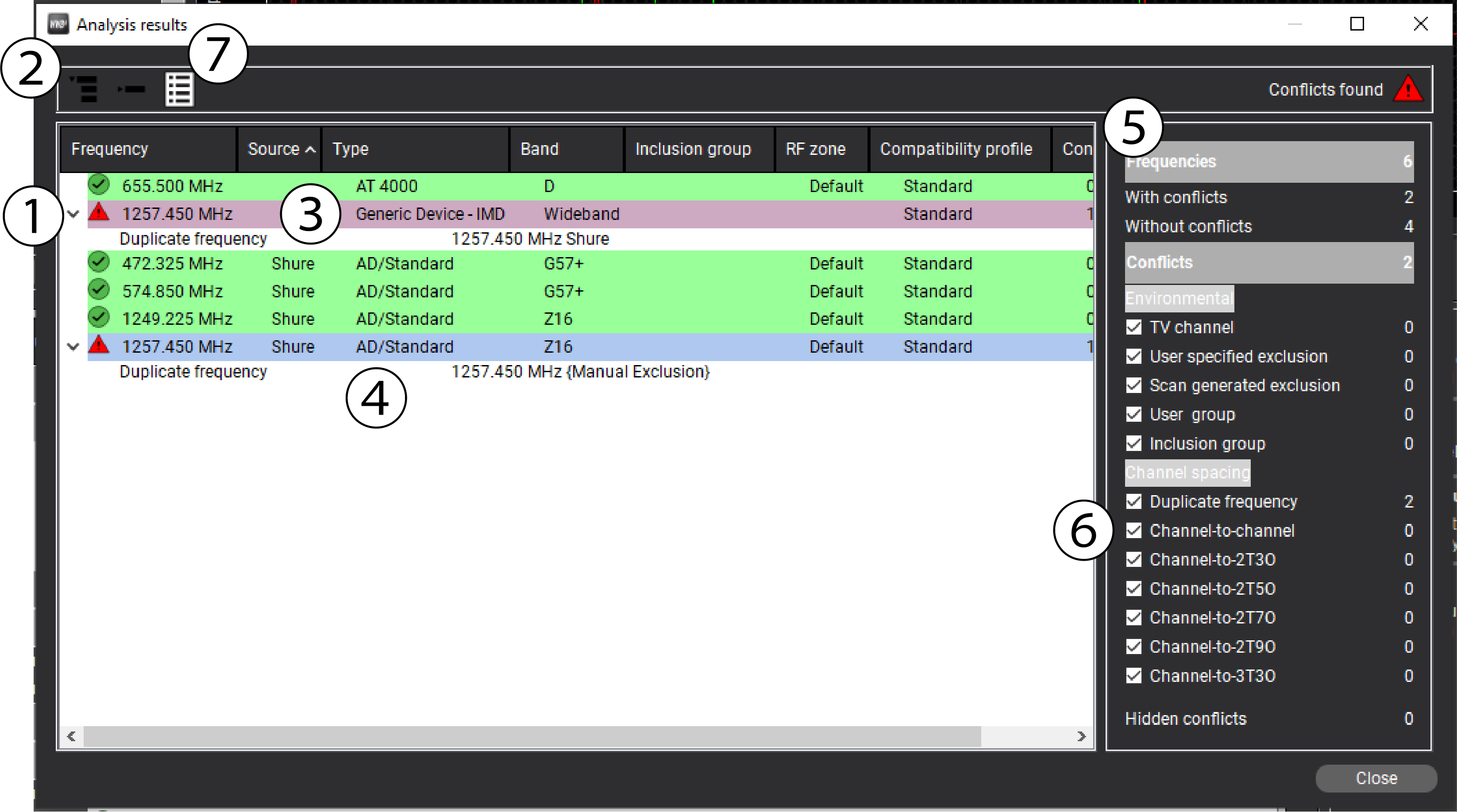

Voir les détails de l'analyse
Sélectionner la case à cocher près du bouton Analyser dans la barre d'outils et cliquer sur Analyser pour voir plus de détails.
Agrandir une ligne pour voir la cause du conflit.
Agrandir ou fermer toutes les lignes d'un coup avec les icônes de la barre d'outils.
Voir des détails sur la cause du conflit.
Si une autre fréquence de la fenêtre est associée au conflit, elle apparait avec un fond bleu clair quand vous sélectionnez ce conflit. Vous verrez aussi des informations sur la source du conflit :
Activer les canaux dans l'inventaire : Nom du canal entre guillemets
Fréquences de secours depuis le Manager de spectre : Identifiant de l'appareil dans le manager de spectre entre crochets
Fréquences de secours dans une liste de fréquences sur WWB : La source est "WWB" et la zone RF qui contient la fréquence est entre parenthèses
Exclusions spécifiées par l’utilisateur : La source de la fréquence (manuelle ou du scan) en conflit apparait dans des accolades
Voir un résumé des résultats de l'analyse dans la barre latérale :
Cocher ou décocher ces cases pour afficher ou cacher les types de conflit dans le résumé de l'analyse.
Remarque : Cacher les conflits dans la barre latérale n'affecte que la vue des résultats, pas les fonctions d'analyse de la fréquence. Pour résoudre les conflits, entrer des fréquences différentes ou refaire une coordination de fréquence uniquement pour ces canaux.
Cliquer l'icône du rapport pour générer un rapport d'analyse. Le rapport d’analyse peut être imprimé directement ou exporté au format .pdf ou .csv.
